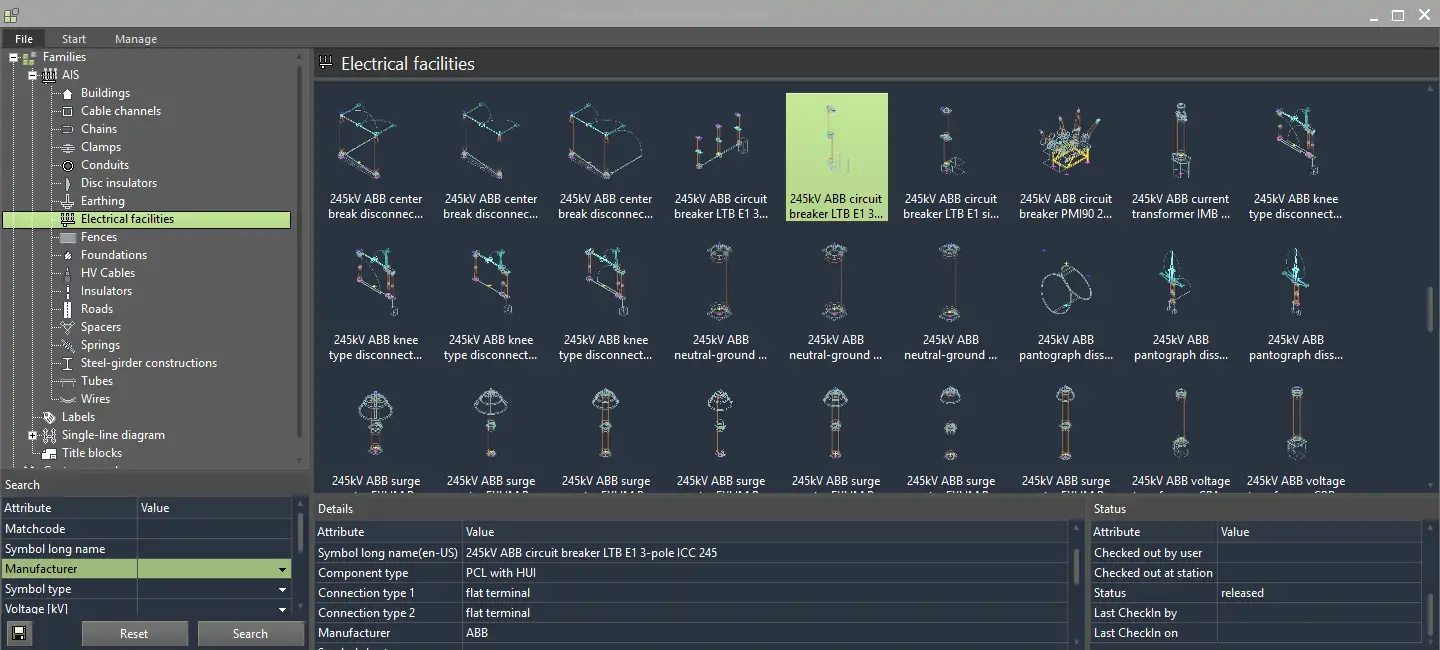

Elementos de biblioteca de alta tensión
Contiene unos 5000 símbolos, especialmente para la planificación de subestaciones eléctricas de alta tensión.
- Interruptores de potencia
- Transformadores
- Seccionadores
- Aisladores, cadenas de aisladores
- Cables de alta tensión
- Tubos de alta tensión
- Componentes de conexión a tierra
- Fundaciones
- Estructuras de acero
- Conectores
La biblioteca se puede ampliar libremente.
Se puede guardar información de componentes tanto gráfica como no gráfica. Por ejemplo, los conectores se describen por el tipo de conexión, tipo de salida o datos del fabricante y solo se añaden como registro de datos y no como geometría. Los componentes como interruptores, aisladores o estructuras de acero se guardan como geometría con un registro de datos.
Para cada componente de la biblioteca se guarda la empresa que ha creado el símbolo. Solamente la empresa que ha creado el símbolo puede modificarlo. De este modo se garantiza siempre la coherencia de los datos y las geometrías, incluso en el intercambio de datos con empresas externas.
Los componentes guardados en la biblioteca cuentan con puntos de conexión, a través de los cuales se ensamblan los componentes. Gracias a funciones de agarre inteligentes, el posicionamiento de los componentes de una subestación eléctrica de alta tensión es muy sencillo en CAD 3D.
Mediante un acoplamiento de la biblioteca a su sistema ERP (p. ej. SAP) puede optimizar la continuidad de sus procesos. A través de una interfaz XML estandarizada puede mantener en todo momento los datos de materiales coherentes entre el CAD y el ERP.
En cada uno de los componentes de la biblioteca se pueden guardar varias geometrías, a las que se puede cambiar como se desee durante la edición. De modo que, por ejemplo, pulsando un botón puede representar diferentes estados de suicheo de un equipo, o durante el diseño puede trabajar con geometrías sencillas y cambiar a geometrías muy detalladas en el momento de elaborar los planos.
La biblioteca de componentes se basa en una base de datos Oracle o MS SQL Server, de modo que queda garantizado un rendimiento óptimo incluso con grandes cantidades de datos.
